天然氣爐(燃?xì)鉅t)設備

丹陽市電爐廠有限公司 > 產品中心 > 天然氣爐(燃?xì)鉅t)設備

       臺車燃?xì)鉅t作用是供高鉻、高錳鋼鑄件、球墨鑄鐵、軋輥、鋼球、45鋼、不銹鋼等淬火、退火、時效以及各種機械零件熱處理之用。

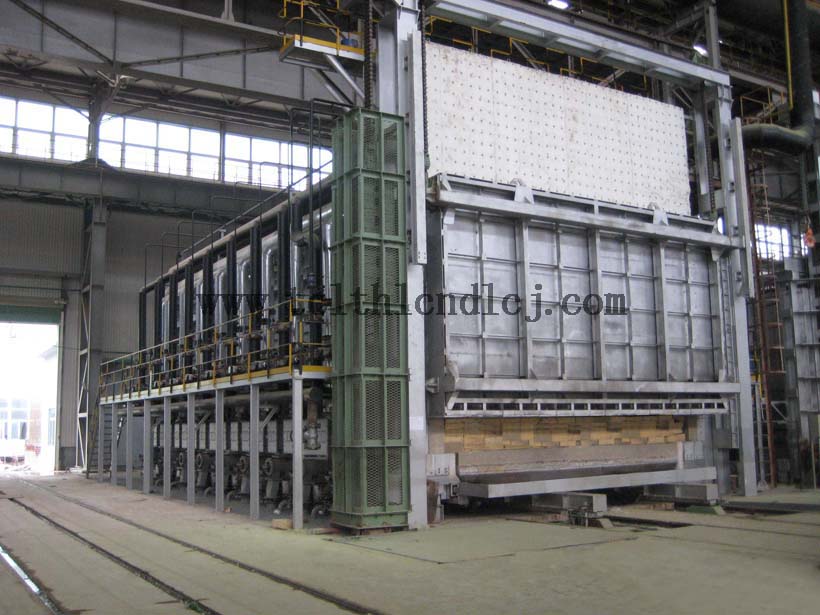

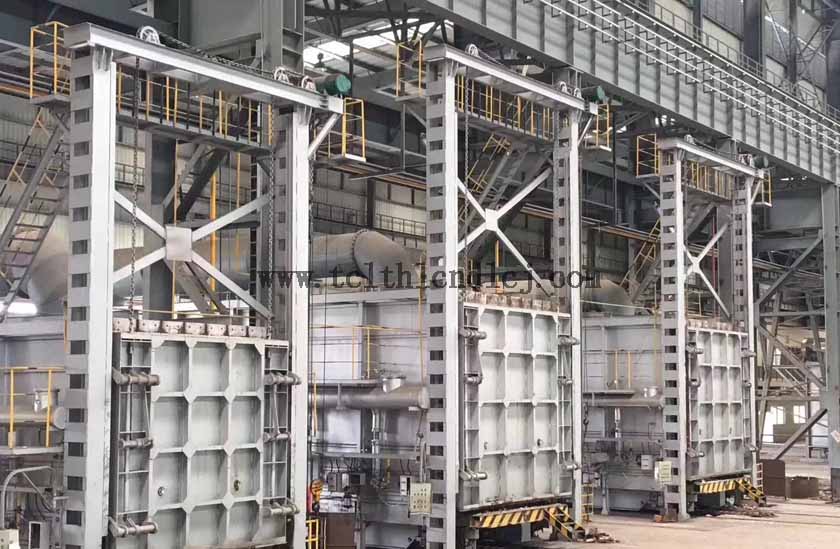

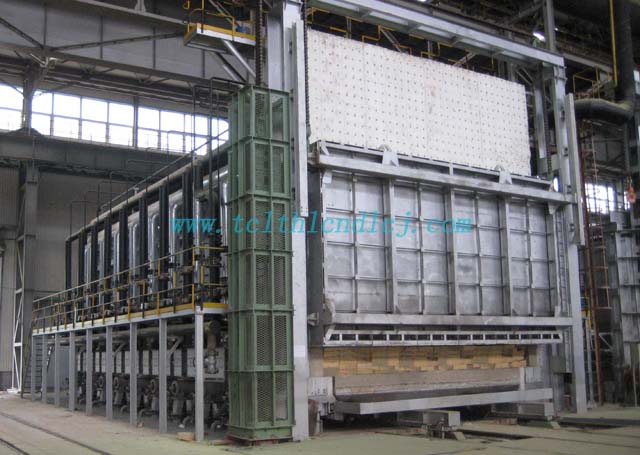

臺車燃?xì)鉅t組成結構
       臺車燃?xì)鉅t設備主要由臺車式燃?xì)鉅t爐體，臺車及其傳動機構，爐門及其升降機構，供氣系統，助燃風系統，燃燒系統，排煙系統以及電氣控制系統組成，常用于鋼件，大型鑄鍛件，軸件，鋼材等熱處理加熱使用。臺車采用防撞擊密封磚，爐門采用彈簧式壓緊機構，自動密封臺車和爐門，一體化連軌，不需基礎安裝，放在水平地面即可使用。 臺車燃?xì)鉅t安全操作規程
1、燃?xì)馀_車爐以各式燃燒氣體為介質，通過各式燒嘴燃燒加熱，溫度可達1200℃。
2、燃?xì)馀_車爐的爐體骨架由各種大中型型鋼現場組合焊接而成，外殼封板為彩鋼板，高鋁全纖維耐火甩絲毯模塊為爐襯，密封效果明顯。
3、臺車骨架由各種大型工字鋼、槽鋼、角鋼及厚鋼板等組合焊接而成。
4、臺車傳動采用全部車輪均為驅動輪，驅動可靠，傳動系統采用“三合一”電機—減速機安裝方式為軸裝式，結構緊湊、裝配牢固、進出靈活、操作簡單、維修方便。
5、臺車耐火砌體采用高鋁定型磚結構，與爐體密封效果好，耐壓強度高。臺車面擱置墊鐵供堆放工件用。臺車幫板全部采用澆筑件，保證車體不變形及耐用性。爐車與爐襯的密封采用耐火纖維密封塊電動推桿自動壓緊結構。側密封的開、閉與爐車進出連鎖。
6、爐門采用高鋁全纖維耐火甩絲毯與型鋼組合框架結構，電動葫蘆升降，爐門密封機構采用長短杠桿彈簧式自動壓緊凸輪機構和軟邊密封裝置。保證上下無摩擦、輕松自如、安全可靠。
7、排煙系統：采用鋼質上排煙結構,高溫?zé)煔饨?jīng)高效對流輻射式空氣預熱器和高溫自控?zé)熼y后向上排放,煙囪穿過爐子間屋頂將其排出。預熱器內膽采用鍋爐鋼材料，下部內襯有硅酸鋁耐火纖維，外表做防銹防腐處理，煙囪頂部設有防雨帽和防雷裝置。煙囪使用壽命≥15年。

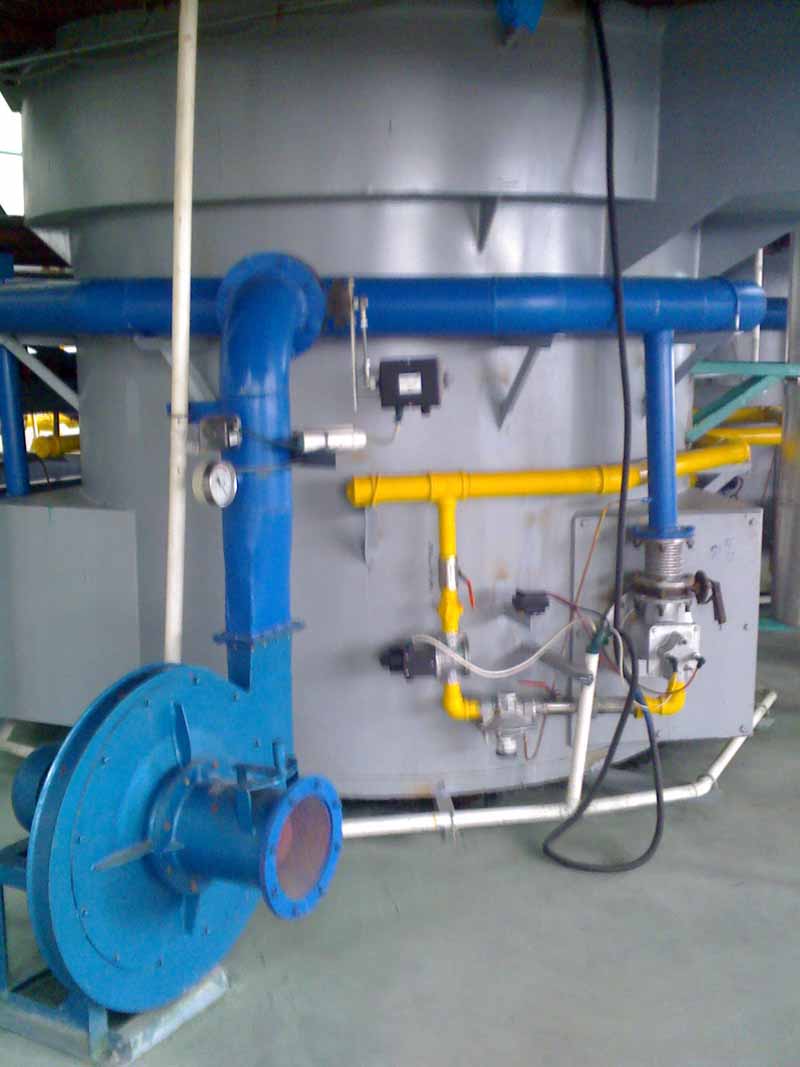

8、燃?xì)鉅t的加熱采用高速燒嘴，均布兩側。連續比例調節燃燒。執行器調節風量的大小，通過比例閥來調節燃?xì)饬康拇笮。_(dá)到空燃比例燃燒，燃?xì)夂惋L(fēng)量設有下限限幅，每個燒嘴的燃?xì)夤苌显O(shè)有控制電磁閥，每個燒嘴配有獨立完整的燃燒控制器，具有自動點火，火焰檢測，滅火報警自動斷氣。這樣充分保證燃燒溫控系統的穩定性、安全性。
9、爐壓控制：爐內壓力是否控制或控制地好壞，決定了爐內溫度是否均勻和熱效率高低。爐壓控制系統由爐內取壓裝置、微差壓變送器、PLC和大直徑自控高溫?zé)熼y組成。
10、自控系統：由上位計算機系統、溫度系統、燃燒控制系統、壓力自控系統、故障報警系統、動力控制系統和冷卻控制系統等組成。溫度控制方式采用由上位機、PLC、智能燃燒控制器、高速脈動燒嘴組成的閉環自控系統，按熱處理工藝曲線要求自動控制爐內的溫度。
       燃?xì)鉄崽幚頎t的爐壓自動控制，通過壓力變送器把爐膛壓力信號與設定值比較，把信號傳到煙囪的執行器，通過改變煙囪的開度自動控制爐膛內的壓力。
       臺車式燃?xì)鉅t的爐內溫度控制采用先進的智能數顯溫控儀，它和測溫元件、自控?zé)捉M成閉環控制。具有高精度、高靈活性、抗干擾性和高可靠性。溫控系統可對熱處理生產工藝曲線進行自動計算、操作、顯示、儲存，實現全過程控制。
在儀表柜上設有溫度、爐壓、各燒咀、各管路參數的操作值顯示和異常情況報警及緊急保護措施，確保操作安全。

天然氣爐(燃?xì)鉅t)設備案例
